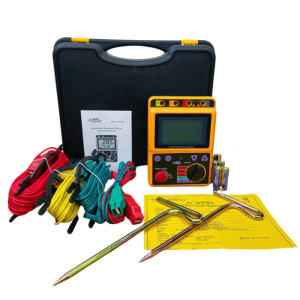

Máy đo điện trở đất Smartsensor AR4105B

Đồng hồ đo điện trở đất SMARTSENSOR AR4105B

SMARTSENSOR AR4105B là thiết bị đo điện trở đất cầm tay, hỗ trợ cả phương pháp 2-dây và 3-dây, phù hợp cho kiểm tra tiếp địa công trình, trạm biến áp và tủ phân phối. Máy đo chính xác, phản hồi nhanh (≈5 giây), có màn hình đèn nền, tuân thủ tiêu chuẩn IEC và đạt chuẩn bảo vệ IP54 — tiện lợi cho công tác khảo sát và bảo trì ngoài hiện trường.

Hãng sản xuất: SMARTSENSOR
Model: AR4105B
Xuất xứ: China (Trung Quốc)
Bảo hành: 12 Tháng

Thông số kỹ thuật

Phương pháp đo lường: Phương pháp 2 dây/phương pháp 3 dây
Dải đo điện áp: 0 ~ 200V
Độ chính xác điện áp nối đất: ±2%±5dgt
Độ phân giải: 0,1V

Phạm vi đo điện trở đất:
– 20Ω: 0 ~ 19,99Ω
– 200Ω: 2 ~ 199,9Ω
– 2000Ω: 20 ~ 1999Ω
Độ chính xác điện trở đất: ±（2,0%+ 0,1Ω ）
Độ phân giải điện trở đất: 0,01Ω ~ 1Ω
Thời gian đáp ứng: Điện trở đất: khoảng 5 giây
Điện áp nối đất: khoảng 2 giây

Tiêu chuẩn ứng dụng:
1: IEC 61010-1 quá áp CAT 330V Ô nhiễm độ 2
2: IEC 61010-2-31
3: lec 61557-1,5
4: IEC 60529(IP54)
Đo liên tục: có
Vật liệu chống điện: Dây 500V tới vỏ nhựa ≥5M Ω
Chịu áp lực: Dây vào vỏ nhựa 1500V AC 1 phút không chớp sáng
Bảo vệ quá tải: Phạm vi điện trở đất: 200V AC tại (10 giây)
Dải điện áp nối đất: 300V AC (30 giây)
Vận hành Nhiệt độ xung quanh: 0 ~ 40°C (độ ẩm ≤85%RH )
Nhiệt độ môi trường bảo quản: -20~60°C (độ ẩm ≤90%RH )
Màn hình đèn nền: có

Quy cách đóng gói
Nguồn cấp: Pin AA 6*1.5V/9V DC R6P (SUM-3)x6
Trọng lượng sản phẩm: 526g
Kích thước sản phẩm: 175*125*66mm

Tính năng nổi bật

Hỗ trợ phương pháp 2-dây và 3-dây đo điện trở đất.
Dải đo điện trở đất đa cấp: 20 Ω / 200 Ω / 2000 Ω với độ phân giải từ 0,01 Ω → 1 Ω.
Độ chính xác điện trở đất: ±(2,0% + 0,1 Ω).
Đo điện áp nối đất 0 → 200 V, độ chính xác ±2% ±5dgt, độ phân giải 0,1 V.

Thời gian đáp ứng: điện trở đất ≈ 5 giây; điện áp nối đất ≈ 2 giây.
Tuân thủ tiêu chuẩn an toàn: IEC 61010-1 (CAT III 300 V), IEC 61010-2-31, IEC 61557-1,5.
Cấp bảo vệ IP54 giúp sử dụng trong môi trường hiện trường; màn hình có đèn nền.
Bảo vệ quá tải được thiết kế cho từng thang đo (tham khảo phần thông số).

Ứng dụng thực tế

Kiểm tra hệ thống tiếp địa tòa nhà, trạm biến áp, trạm BTS viễn thông.
Bảo trì định kỳ hệ thống điện công nghiệp và dân dụng.
Kiểm tra an toàn trước khi lắp đặt thiết bị y tế, máy móc hay hệ thống chống sét.

Lưu ý khi sử dụng

Để đạt kết quả chính xác, thao tác theo hướng dẫn phương pháp 2-dây hoặc 3-dây tùy yêu cầu đo.
Thực hiện đo trong điều kiện môi trường khuyến nghị (0–40 °C, ≤85% RH).
Tránh đo trong môi trường có nhiễu điện mạnh hoặc từ trường vượt quá giới hạn thiết kế.

Catalog

Cmtfast hướng đẫn sử dụng máy đo điện trở đất Smartsensor AR4105B
