Máy hiện sóng để bàn Uni-T UTD2202CEX+ ( 200MHz, 2CH)

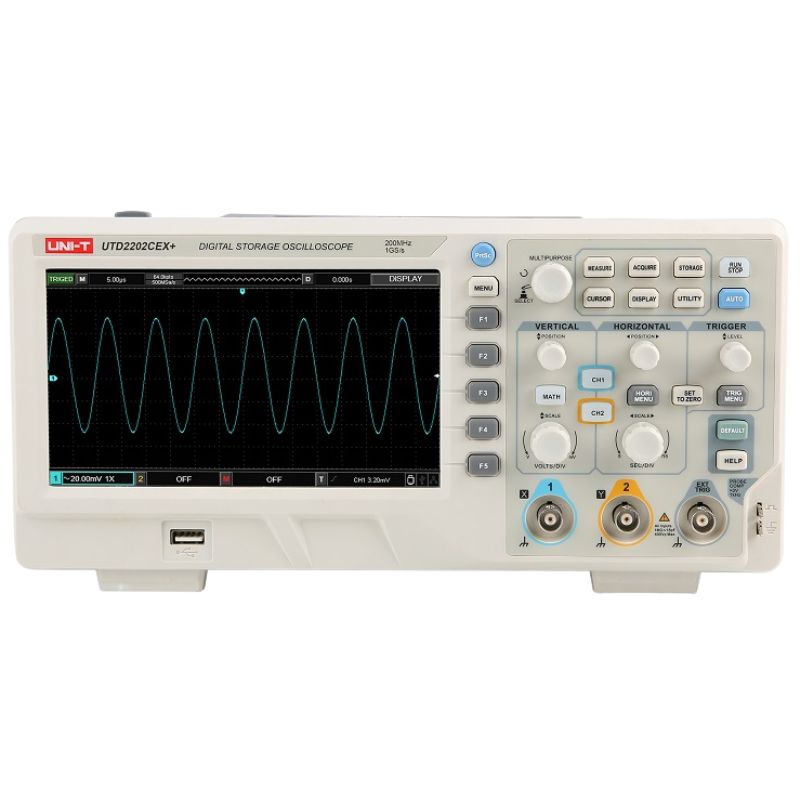

Máy đo hiện sóng để bàn Uni-T UTD2202CEX+

Uni-T UTD2202CEX+ là máy hiện sóng số để bàn (Digital Storage Oscilloscope – DSO) với 2 kênh đo, băng thông 200MHz và tốc độ lấy mẫu thời gian thực 1GSa/s. Thiết bị được thiết kế để quan sát, phân tích và đo lường các tín hiệu điện tử trong nghiên cứu, sửa chữa, bảo trì và phát triển sản phẩm.

UTD2202CEX+ tích hợp 34 phép đo tự động, chức năng toán học, ghi và phát lại dạng sóng, cùng tốc độ cập nhật 5.000 dạng sóng/giây, giúp kỹ sư nhanh chóng phát hiện các tín hiệu bất thường và nâng cao hiệu quả phân tích mạch điện.

Thông số kỹ thuật

Thương hiệu: UNI-T
Model: UTD2202CEX+
Xuất xứ: Trung Quốc
Bảo hành: 12 tháng

Băng thông: 200MHz
Số kênh Analog: 2
Tốc độ lấy mẫu thời gian thực: 1 GSa/s
Độ sâu bộ nhớ lớn nhất: 64kpts
Tốc độ bắt sóng: 5,000 wfms/s

Các tính năng nổi bật của máy hiện sóng để bàn Uni-T UTD2202CEX+:

– Màn hình có dải hiển thị 8div x 16div, và có AUTOSET mới, có thể dễ dàng xử lý các tình huống thử nghiệm phức tạp.
– Với 9 ngôn ngữ, sản phẩm có thể đáp ứng nhu cầu của người dùng ở nhiều quốc gia hơn.
– Đầu ra sóng vuông tiêu chuẩn 10Hz, 100Hz, 1kHz, 10kz (tùy chọn).
– Hỗ trợ 34 loại chức năng đo tự động và chức năng ghi dạng sóng, có thể ghi tới 1000 khung hình và có thể đạt được hiệu quả phân tích dạng sóng tốt hơn thông qua chức năng phát lại và lưu trữ.

Máy hiện sóng Uni-T UTD2202CEX+ dùng để làm gì?

UTD2202CEX+ được sử dụng để quan sát, đo và phân tích dạng sóng của tín hiệu điện theo thời gian. Thiết bị giúp kiểm tra hoạt động của mạch điện tử, phát hiện lỗi tín hiệu và hỗ trợ nghiên cứu, sửa chữa hoặc phát triển sản phẩm điện tử.

Băng thông 200MHz có ý nghĩa gì?

Băng thông là dải tần số mà máy hiện sóng có thể đo với độ chính xác cao. Với 200MHz, UTD2202CEX+ phù hợp để phân tích hầu hết các tín hiệu trong mạch điện tử, vi điều khiển, nguồn xung và hệ thống truyền thông tốc độ trung bình.

Tốc độ lấy mẫu 1GSa/s ảnh hưởng như thế nào đến kết quả đo?

Tốc độ lấy mẫu càng cao thì máy càng ghi nhận được nhiều điểm dữ liệu trên tín hiệu trong một giây, giúp tái tạo dạng sóng chính xác hơn và giảm nguy cơ bỏ sót các xung ngắn hoặc hiện tượng méo tín hiệu.

Độ sâu bộ nhớ 64kpts có tác dụng gì?

Độ sâu bộ nhớ quyết định số lượng điểm dữ liệu mà máy có thể lưu trong một lần thu tín hiệu. Với 64kpts, UTD2202CEX+ có thể ghi lại các tín hiệu dài hơn hoặc phân tích chi tiết hơn khi phóng to dạng sóng mà vẫn giữ được độ phân giải.

Chức năng ghi và phát lại 1000 dạng sóng dùng để làm gì?

Tính năng này cho phép lưu liên tiếp nhiều khung hình dạng sóng để phát hiện các lỗi xảy ra ngắt quãng, sau đó phát lại nhằm phân tích nguyên nhân mà không cần đo lại từ đầu.

Máy hiện sóng 2 kênh có ưu điểm gì?

Hai kênh đo giúp người dùng quan sát đồng thời hai tín hiệu, dễ dàng so sánh tín hiệu đầu vào và đầu ra, đo độ trễ hoặc phân tích mối quan hệ giữa các tín hiệu trong mạch điện.

Uni-T UTD2202CEX+ phù hợp với những đối tượng nào?

Thiết bị phù hợp cho kỹ sư điện tử, kỹ thuật viên bảo trì, trung tâm sửa chữa, phòng nghiên cứu và phát triển (R&D), trường đại học, trường nghề và các phòng thí nghiệm điện – điện tử.
